機電安裝工程各專業管道如橋架、水管、風管等，會貫穿樓板與墻體，形成大量孔洞或空隙，如若不做防火封堵，一旦火災發生，火勢或煙霧就會無孔不入地迅速蔓延。因此，防火封堵作為機電工程中的一項重要工序，必須全面到位，還應兼顧貫穿物維修方便、觀感質量整齊美觀。

　　一、橋架、母線防火封堵

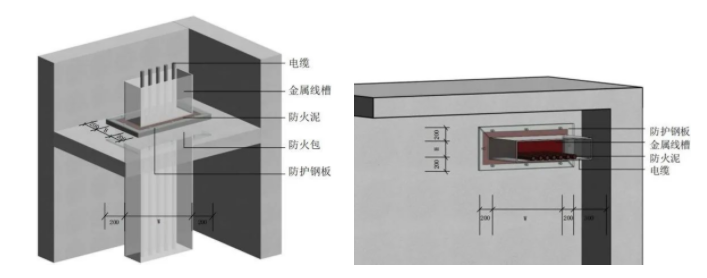

　　橋架防火封堵示意圖

　　橋架防火封堵實例

　　1、施工工藝要求

　　1）根據橋架、母線的截面尺寸預留穿墻板的洞口，預留孔洞尺寸為橋架、母線的寬、高分別擴大100mm預留。

　　2）防護鋼板宜采用4mm厚鋼板，且寬、高在橋架的尺寸基礎上各加200mm；防護鋼板應根據要求先除銹，再刷防銹漆，最后涂防火涂料。

　　3）豎井內的預留洞應砌筑止水臺，臺面光滑美觀。

　　4）防火包應按順序逐層放置，放置高度與止水臺大致齊平，排列整齊密實，起到阻止火災蔓延的目的。

　　5）使用防火泥填充電纜、橋架、防火包、止水臺之間的縫隙，防火泥封堵應做到均勻、嚴密，最終收面光滑美觀，要求較高的工程可增加裝飾面。

　　2、施工中易出現的問題

　　1）預留洞口大小不合適。

　　2）防火包填充松軟不密實。

　　3）防火泥收面不平整美觀，收口收邊不嚴密。

　　4）防火板固定不合理，板材切割不均勻，固定點位置隨意，不美觀。

　　5）防護鋼板固定不牢固，大小剪裁不合適，未刷防火涂料。

　　3、質量要求

　　防火包擺放嚴密，能起到防火防煙的作用，表面防火泥收面平整美觀。

　　二管道穿樓板防火封堵

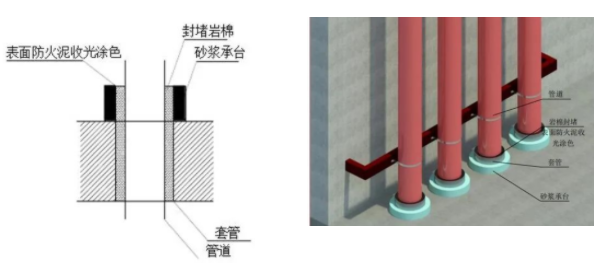

　　管道穿樓板防火封堵示意圖

　　管道穿樓板防火封堵實例

　　1、施工工藝要求

　　1）管道安裝完成后，應將套管調整至與管道同心。

　　2）套管的下口與樓板底邊齊平，有水地面，套管上口應高出地面完成面5cm，無水地面套管高度應該出地面不小于3cm，不大于5cm。

　　3）套管內側應用不燃材料填塞密實，起到防火防煙的作用。

　　4）套管外側應圍繞套管使用砂漿澆筑一圈承臺，承臺高度與套管高度一致。

　　5）封堵完成后，承臺表面與套管內封堵材料表面使用防火泥收光抹平，表面刷涂標識色。

　　2、施工中易出現的問題

　　1）管道套管長度、出地面高度不符合要求。

　　2）封堵材料為可燃材料，不符合要求。

　　3）套管預留偏差，與管道不同心。

　　4）套管大小不合適。

　　5）封堵面層處理不到位，觀感質量差。

　　3、質量要求

　　套管大小應比管道保溫后的管徑大兩號，套管內不燃材料應填塞密實，不得松動。同一管井內封堵做法應一致。

　　三管道穿墻防火封堵

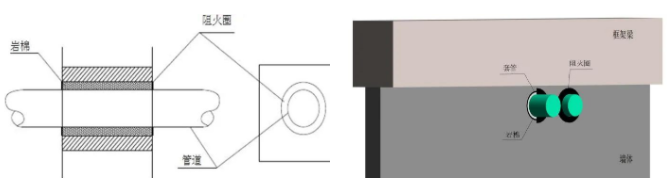

　　管道穿墻體防火封堵示意圖

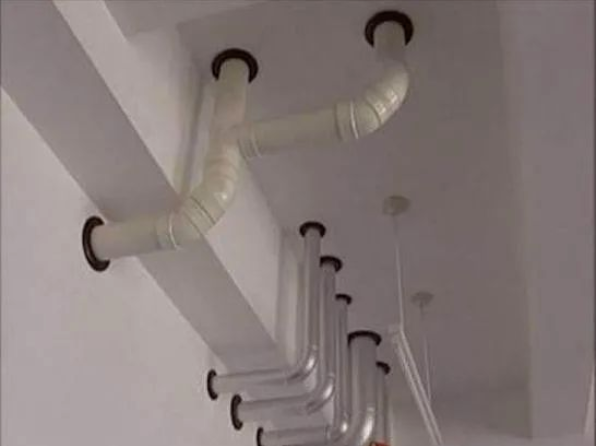

　　管道穿墻體防火封堵實例

　　1、施工工藝要求

　　1）套管應與水平管道同時安裝，長度與墻體厚度一致。

　　2）套管內側應用不燃材料填塞密實，起到防火防煙的作用。

　　3）套管應調整至與管道同心，套管外側與墻體間用水泥砂漿抹平。

　　4）墻面完成后使用阻火圈在套管兩側封堵。

　　2、施工中易出現的問題

　　1）封堵材料為可燃材料，不符合要求。

　　2）套管預留偏差，與管道不同心。

　　3）套管大小不合適，套管外側與墻體間密封不嚴密。

　　4）套管長度不合適。

　　3、質量要求

　　1）套管大小應比管道保溫后的管徑大兩號。

　　2）套管內不燃材料應填塞密實，不得松動。

　　四、風管穿墻防火封堵

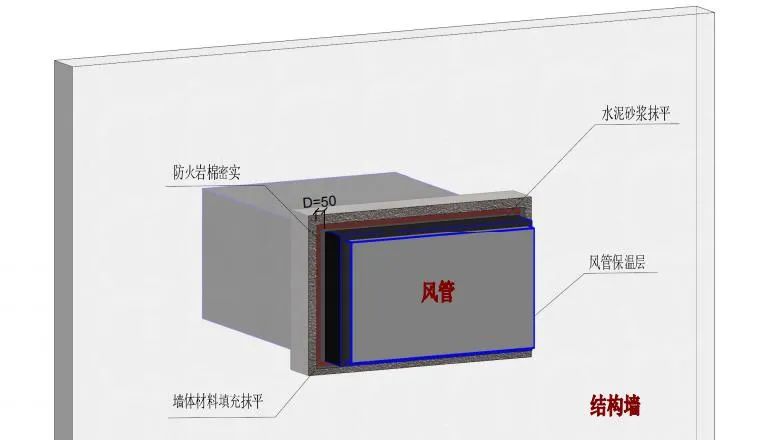

　　風管穿墻體防火封堵示意圖

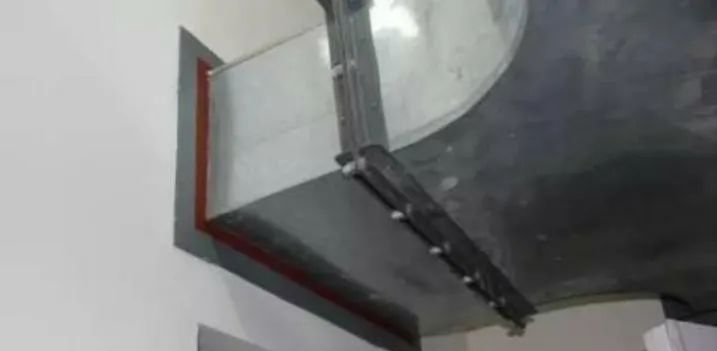

　　風管穿墻體防火封堵實例

　　1、施工工藝要求

　　1）保溫風管在套管內保溫層應連續，不得有斷層。

　　2）封堵材料使用不燃橡塑保溫材料或者不燃的巖棉填充密實

　　3）根據風管長邊長度選擇套管鋼板的厚度，應符合規范要求，穿防火墻的套管厚度不應小于1.6mm。

　　4）套管外側與墻體之間應使用墻體材料填充密實。

　　5）封堵完成后使用水泥砂漿填實抹平。

　　2、施工中易出現的問題

　　1）保溫風管在套管內保溫層不連續。

　　2）封堵材料為可燃材料，封堵不密實。

　　3）不設置套管或套管厚度不符合規范要求。

　　4）表面收面不平整美觀。

　　3、質量要求

　　保溫風管保溫層應連續，套管內不燃材料應填塞密實，起到防火防煙的作用，穿防火分區的風管加設防火閥。
