一、工程概況

　　某建筑內數據中心長12m，寬8m，室內凈高3.5m，設計環境溫度為24°C~26°C，擬采用IG100氣體滅火系統。

　　二、主要設計參數

　　1、滅火設計濃度C=38.3%（按電子產品火災）

　　2、防護區最低環境溫度T=24°C

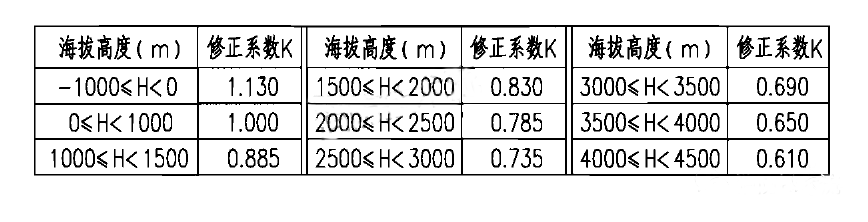

　　3、防護區海拔高度修正系數K=1

　　4、防護區內圍護結構承受內壓的允許壓強P=1200Pa

　　5、IG100滅火劑充裝密度=1.1652kg/m?（15MPa，20°C時）

　　三、計算防護區容積

　　V=12×8×3.5=336m3

　　四、IG100滅火劑設計用量計算

　　防護區內環境溫度為24°C時IG100的蒸汽比容

　　S=0.799678+0.00293T=0.87（m3/kg）

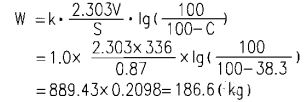

　　防護區內全淹沒滅火設計用量：

　　圖片按設計用量的2%估算噴放剩余量，則系統滅火劑儲存量為：186.6×1.02=190.33（kg）

　　五、計算儲瓶數

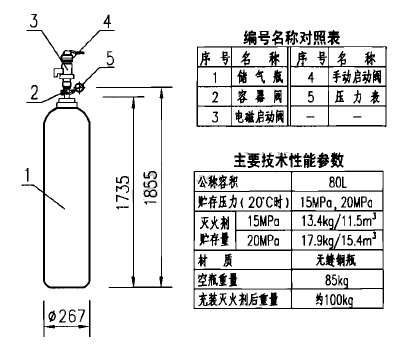

　　根據每瓶80L鋼瓶充裝13.4kg滅火劑，得出：

　　n=190.33÷13.4=14.20（瓶）

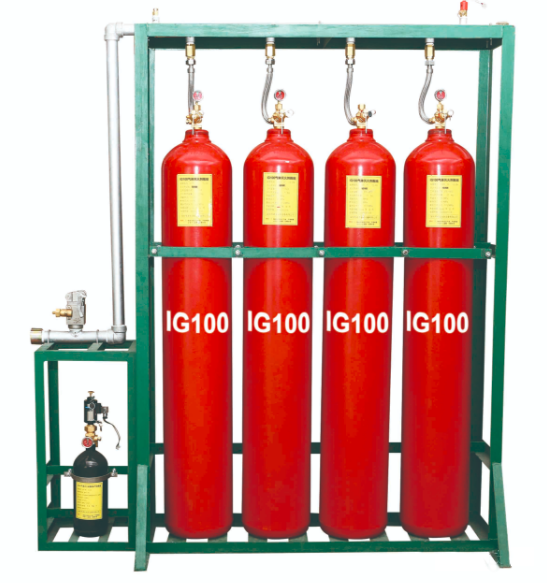

　　設計采用15只儲氣鋼瓶，滅火劑實際儲存量為201kg。

　　六、計算防護區應布置噴嘴數量

　　根據單個噴嘴保護面積不宜大于30m2，得出：

　　n=96/30=3.2（個）

　　設計按4只噴嘴布置，每只噴嘴的IG-100氣體滅火劑噴放流量為：

　　Q=（13.4×15）÷4=50.25（kg/只）

　　根據管徑估算表 ，選用DN25或DN32的噴嘴接管。

　　七、防護區泄壓口

　　泄壓面積

　　選用CX545107型泄壓閥，實際泄壓面積為0.098m2。

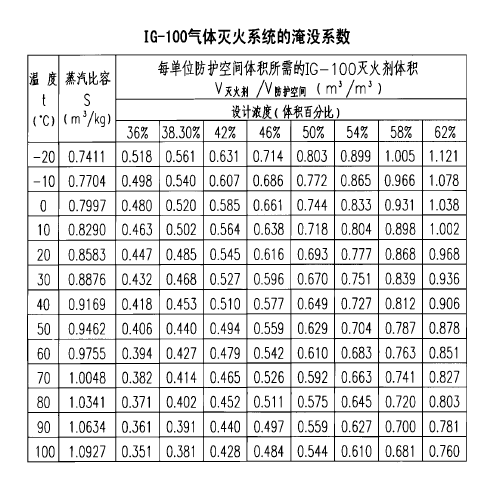

　　注：本例題方案和初步設計階段IG-100系統滅火劑用量按淹沒系數乘以防護區容積，再除以IG-100的蒸汽比容估算為：24℃時38.3%滅火設計濃度IG-100的淹沒系數0.478，蒸汽比容0.87，W=0.478×336÷0.87=184.61（kg），與上面計算結果186.6kg基本接近。
